在微納集成器件進一步微型化和集成化的發展趨勢下，現有器件特征尺寸已縮小至深亞微米和納米量級，以突破常規尺寸的極限實現超微型化和高功能密度化，成為近些年來的熱點研究領域。微納結構器件不僅對功能薄膜本身的厚度和質量要求嚴格，而且對功能薄膜/基底之間的界面質量也十分敏感，尤其是隨著復雜高深寬比和多孔納米結構在微納器件中的應用，傳統的薄膜制備工藝越來越難以滿足其發展需求。ALD 技術沉積參數高度可控，可在各種尺寸的復雜三維微納結構基底上，實現原子級精度的薄膜形成和生長，可制備出高均勻性、高精度、高保形的納米級薄膜。

? ?微機電系統(MEMS)是尺寸在幾毫米乃至更小的高科技裝置，其內部結構一般在微米甚至納米量級，是一個獨立的智能系統，主要由傳感器、動作器(執行器)和微能源三大部分組成，廣泛應用于智能系統、消費電子、可穿戴設備、智能家居、系統生物技術的合成生物學與微流控技術等領域。MEMS的構造過程需要精細的微納加工技術，而工作過程伴隨著器件復雜的三維運動，其中ALD技術均可發揮重要作用，ALD具有高致密性以及高縱寬比結構均勻性，為MEMS機械耐磨損層、抗腐蝕層、介電層、憎水涂層、生物相容性涂層、刻蝕掩膜層等提供優質解決方案。

? ?磁隧道結(MTJ)是由釘扎層、絕緣介質層和自由由層的多層堆垛組成。在電場作用下，電子會隧穿絕緣層勢壘而垂直穿過器件，電子隧穿的程度依賴于釘扎層和自由層的相對磁化方向。隨著MTJ尺寸的不斷縮小以及芯片集成度的不斷提高，MTJ制備過程中的薄膜生長工藝偏差和刻蝕工藝偏差的存在，將會導致MTJ狀態切換變得不穩定，并降低MTJ的讀取甚至?xí)?yán)重影響NV-FA電路中寫入功能和邏輯運算結果輸出功能的正確性。ALD技術沉積參數高度可控，可通過精準控制循環數來控制MTJ所需達到的各項參數，是適用于MTJ制造的最佳工藝方案之一。

? ?生物物理學微流體器件可由單個納米孔和電極組成，也可以由許多納米孔陣列組成，可同時篩選、引導、定位、測量不同尺度的生物大分子，在生物物理學和生物技術領域中有著廣泛的應用前景。生物納米孔逐漸受到了人們的普遍重視引起了人們的廣泛興趣，尤其是納米孔作為生物聚合物的檢測器件，為一些生物化學現象的基礎研究提供了研究的平臺。然而生物納米孔所固有的一些缺陷也很明顯，如生物相容性差及微孔的尺寸不可更改等；針對于此，ALD技術可通過表面修飾，改善納米孔的生物相容性，同時提升抗菌抑菌和促進細胞合成。

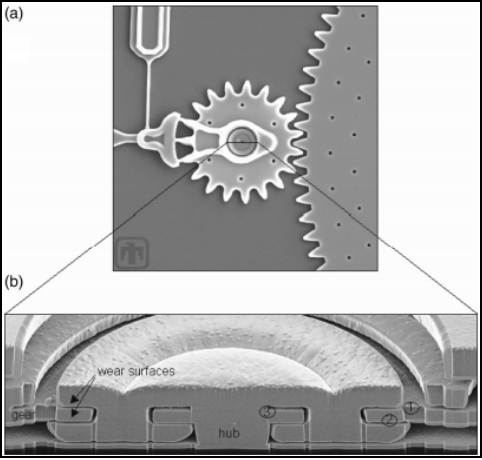

圖一: ALD Al₂O₃(僅~10 nm)可作為MEMS齒輪高硬度潤滑膜[1]

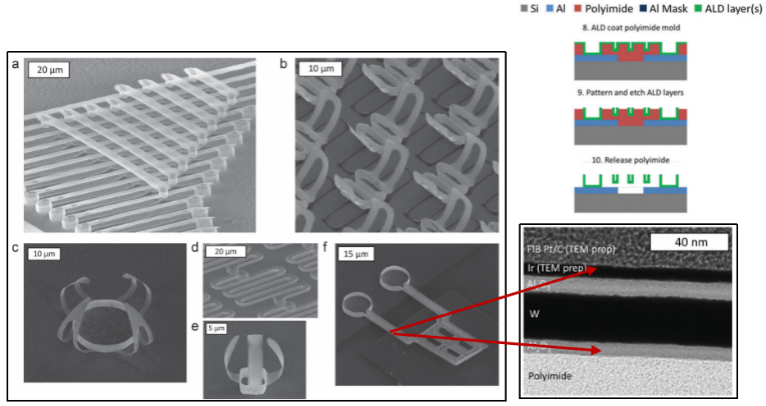

圖二：ALD應用于低溫MEMS器件構造[2]

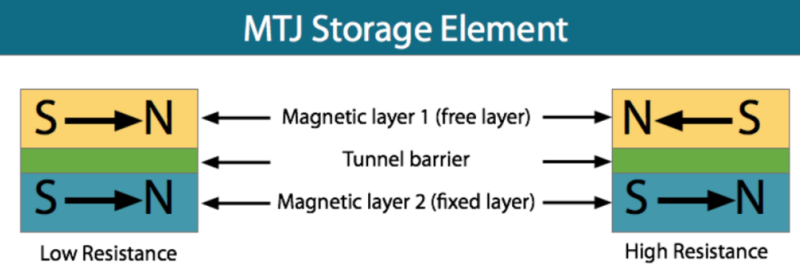

圖三：MRAM磁隧道結（MTJ）存儲元件[3]

圖四：一種具有納米蛛網結構的細菌纖維素膜[4]
